Dlaczego podstawy form i części standardowe decydują o trwałości formy?

Żywotność formy często ocenia się na podstawie materiału wnęki i precyzji obróbki. Ale to, co tak naprawdę decyduje o tym, czy forma może niezawodnie i przewidywalnie osiągnąć swój projektowany okres użytkowania, to część, na którą nikt nie zwraca uwagi –podstawa formy i części standardowe.

Podstawą formy jest szkielet. Częściami standardowymi są przeguby. Jeśli szkielet nie jest ustawiony prawidłowo, a stawy są luźne, nawet najlepsze ubytki nie będą trwałe.

Baza formy: podstawa wszystkiego

Podstawa formy jest nośnikiem całej formy. Integruje wszystkie elementy funkcjonalne — wnękę, rdzeń, system wyrzutowy, system chłodzenia i system wlewowy — w precyzyjną strukturę, zapewniając ich powrót do dokładnie tej samej pozycji przy każdym cyklu otwierania i zamykania.

Podstawowe komponenty standardowej podstawy formy

Płyty te są układane w stosy, mocowane śrubami i opierają się na kołkach prowadzących i tulejach, aby zagwarantować powtarzalność pozycji w każdym cyklu.

Dwa podstawowe wymagania dotyczące wydajności podstawy formy

Na pierwszym miejscu jest sztywność. Ciśnienie wtrysku może sięgać setek kilogramów na centymetr kwadratowy. Jeśli podstawa formy nie jest sztywna, pod dużym ciśnieniem odkształca się – linia podziału otwiera się, pojawia się wypływ; rdzeń przesuwa się, grubość ścianki staje się nierówna; zacinają się trzpienie wypychaczy i należy zdemontować całą formę.

Precyzja jest na drugim miejscu. Luz pasowania pomiędzy sworzniami prowadzącymi i tulejami, a także płaskość i prostopadłość każdej płyty bezpośrednio decydują o tym, czy forma otwiera się i zamyka płynnie oraz czy wymiary produktu pozostają stabilne.

 Części standardowe: najtańsze komponenty, które najczęściej zawodzą

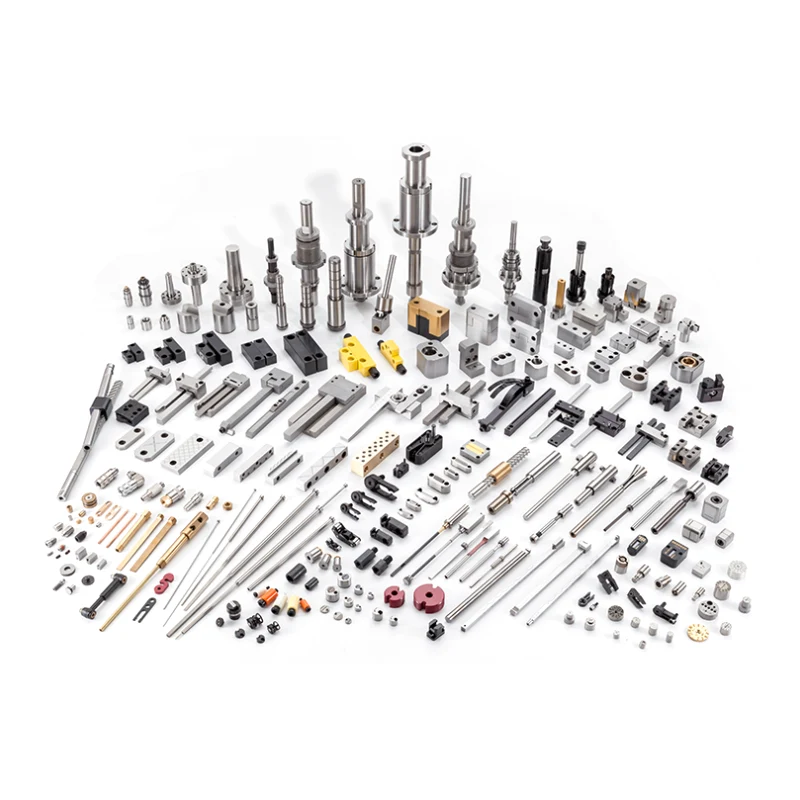

Części standardowe to wszystkie wymienne komponenty formy, które nie zawierają wnęki i nie stanowią rdzenia. Trzpienie prowadzące, tuleje, sworznie wypychacza, sprężyny, uszczelki, pierścienie ustalające, bloki zabezpieczające – wszystkie się liczą.

Wyglądają zwyczajnie, są tanie w zakupie, ale ponad połowa wszystkich usterek form ma swoje podłoże w tych elementach.

1. Kołki prowadzące i tuleje

System prowadzenia zapewnia precyzyjne ustawienie ruchomej i nieruchomej połówki przy każdym zamknięciu. Większość usterek formy zaczyna się od utraty dokładności prowadzenia.

Materiał: stal łożyskowa SUJ2 lub stal narzędziowa SKD11, hartowana indukcyjnie o wysokiej częstotliwości do HRC 58-62, a następnie precyzyjnie szlifowana do wykończenia powierzchni Ra 0,2-0,4.

Luz pasowania: Zwykle 0,02–0,05 mm, w zależności od rozmiaru formy. Zbyt duży, a rdzeń i wnęka nie są wyrównane. Zbyt mały, a opór przy otwieraniu i zamykaniu wzrasta, powodując zatarcie.

Tryby awarii:

• Zacieranie się sworzni → spowodowane niewystarczającym smarowaniem lub nierównym obciążeniem

• Zużyte tuleje → koniec żywotności; wymień je

• Wygięte sworznie → spowodowane niezrównoważonym wypychaniem lub niewspółliniową siłą docisku z wtryskarki

2. Sworznie wypychaczy, tuleje i popychacze

System wyrzucania charakteryzuje się najwyższą częstotliwością cykli i najbardziej złożonym ładowaniem dowolnej części formy.

Trzpienie wypychacza: Wykonane ze stali szybkotnącej SKH51 lub stali narzędziowej do pracy na gorąco SKD61, z hartowanymi końcówkami. Luz pasowania z otworem prowadzącym powinien wynosić 0,015-0,025 mm. Za ciasno i szpilka się zacina. Za luźny i w miejscu wyrzutu pojawia się błysk.

Dwie główne przyczyny pęknięcia sworznia wypychacza: siła wypychania nie jest ustawiona centralnie w stosunku do środka oporu przy wyjmowaniu lub kołek jest uderzany podczas powrotu.

Sprężyny: Odpowiedzialne za powrót płyty wyrzutnika. Najbardziej pomijanym problemem jest zmęczenie wiosenne. Po dziesiątkach tysięcy uciśnięć wolna wysokość ulega skróceniu. Płyta wypychacza nie powraca całkowicie i kołki wypychacza uderzają w nieruchomą połowę podczas następnego zamykania.

Metoda kontroli: Sprawdzaj wysokość swobodnej sprężyny co 100 000 cykli. Wymień, jeśli spadła poniżej 90% pierwotnej wysokości.

3. Uszczelki i przegrody

Wycieki wody z układu chłodzenia są najczęstszą nagłą awarią w hali produkcyjnej.

Uszczelki (O-ringi): Wykonane z wysokotemperaturowej gumy silikonowej lub fluorokauczuku, z górnymi granicami temperatur odpowiednio 200°C i 260°C. Awaria jest spowodowana starzeniem się, hartowaniem lub ściskaniem w wysokiej temperaturze. Wymieniaj co 500 000 cykli lub co roku, w zależności od tego, co nastąpi wcześniej.

Przegrody: Przekierowują kierunek przepływu wody w celu lokalnego chłodzenia. Najczęstszą awarią jest zablokowanie kamienia – szczególnie poważne na obszarach z twardą wodą. Użyj zmiękczonej wody lub dodaj dodatki antykorozyjne i zapobiegające osadzaniu się kamienia.

4. Pierścienie ustalające i bloki blokujące

Pierścienie ustalające: Montowane na górnej płycie zaciskowej, centrowane z dyszą wtryskarki. Nieprawidłowy wybór powoduje mimośrodowość pomiędzy dyszą a tuleją wlewową – w najlepszym razie wycieki materiału; w najgorszym przypadku uszkodzeniu ulega zarówno tuleja wlewowa, jak i dysza.

Bloki blokujące: Używane do blokowania suwaka (bocznego rdzenia). W przypadku zużycia siła blokująca jest niewystarczająca, a suwak przesuwa się do tyłu pod ciśnieniem wtrysku, powodując odpryski z boku produktu. Regularnie sprawdzaj powierzchnie blokujące pod kątem wgnieceń lub zużycia. Nie czekaj na pojawienie się lampy błyskowej przed przystąpieniem do rozwiązywania problemów.

Dlaczego standardowe części zawodzą najczęściej

Części standardowe to najłatwiejsze do standaryzacji, najtańsze i najmniej zauważalne elementy formy.

A właśnie dlatego, że są tanie i niezauważalne, są najczęściej zaniedbywane:

• Kołki prowadzące wysychają — nikt tego nie sprawdza

• Sprężyny stosuje się do momentu ich pęknięcia

• O-ringi przeciekają, ktoś owija je taśmą i jedzie dalej

• Trzpienie wypychaczy są lekko pogięte, ale "nadal działają"

Skumulowany rezultat wszystkich tych decyzji „nadal działa”: psuje się sprężyna warta kilka dolarów, zacina się płyta wypychacza, wyciąga się całą formę z maszyny w celu naprawy, traci się godziny wydajności produkcyjnej i kumuluje się tysiące dolarów kosztów konserwacji.

Zasady selekcji

Wybór podstawy formy

Wybór części standardowych

Konserwacja: Żadnych zawiłości technicznych, tylko dyscyplina wykonania

Konserwacja podstawy formy i części standardowych nie jest skomplikowana. Wymaga to częstotliwości i dyscypliny.

Skrócona instrukcja diagnostyki usterek

Thepodstawa formy i części standardowenie decyduj o tym, jak pięknie wygląda produkt – to zadanie ubytku. Określają tylko jedną rzecz: czy forma może niezawodnie i konsekwentnie wytwarzać części przez zamierzony okres użytkowania.

Nieprawidłowo ustawiony szkielet nie może przenosić mocy, niezależnie od tego, jak silne są mięśnie. Sztywny staw nie może się poruszać, niezależnie od tego, jak sprawna jest kończyna.

Wybierając podstawę formy, przedstaw sztywność nad lekkością i precyzję nad ceną. Kupując standardowe części, marka nie musi być najdroższa, ale specyfikacje muszą być prawidłowe. Podczas codziennej konserwacji należy wymieniać sprężyny zgodnie z harmonogramem, regularnie smarować sworznie prowadzące i wymieniać uszczelki, gdy osiągną koniec żywotności. Zadania te nie wymagają żadnych umiejętności technicznych – wystarczy lista kontrolna i dyscyplina, której należy przestrzegać.
